Trả lời nhanh: Nếu chiếc 320i, 330i, 420i, 520i, 530i, X1 hay X3 của bạn rung nền dai dẳng ở garanti, rung rõ hơn trong dải 1.200–2.500 vòng/phút, vào D/R lúc đứng yên thì rung tăng — và bạn đã loại trừ bugi, mobin, chân máy, kim phun mà xe vẫn không mịn lại — thì rất có thể cụm balance shaft đang có vấn đề. Đặc điểm nhận dạng quan trọng nhất: lỗi này thường không bật đèn Check Engine. Xe vẫn nổ, vẫn đủ nén, vẫn không misfire — chỉ là cảm giác lái tụt hẳn. Hai nguyên nhân thường gặp: lệch dấu khi lắp ráp (hay xảy ra sau khi mở lower block) hoặc mòn thật ở bạc trục và mặt răng.
Áp dụng cho: BMW 320i (F30 LCI, G20) · 330i · 420i · 520i (G30) · 530i · X1 · X3 · 220i — các đời dùng động cơ B48 2.0 turbo từ 2015 trở đi.
Cụm balance shaft làm gì
Cụm balance shaft module trên B48 là thứ quyết định khối 2.0 turbo này có "mịn đúng chất BMW" — hay rần nền như đang giấu một cái máy massage dưới sàn.
Nó nằm ở phần lower block / các-te, gồm hai trục cân bằng quay ngược chiều nhau (counter-rotating), mang quả văng lệch tâm, chạy theo tỷ số 2:1 — tức gấp đôi tốc độ trục khuỷu — để triệt rung bậc hai (second-order vibration) của máy I4.
Nói dễ hiểu: piston đang "đập nhịp", balance shaft tạo một nhịp đối pha để triệt tiêu.

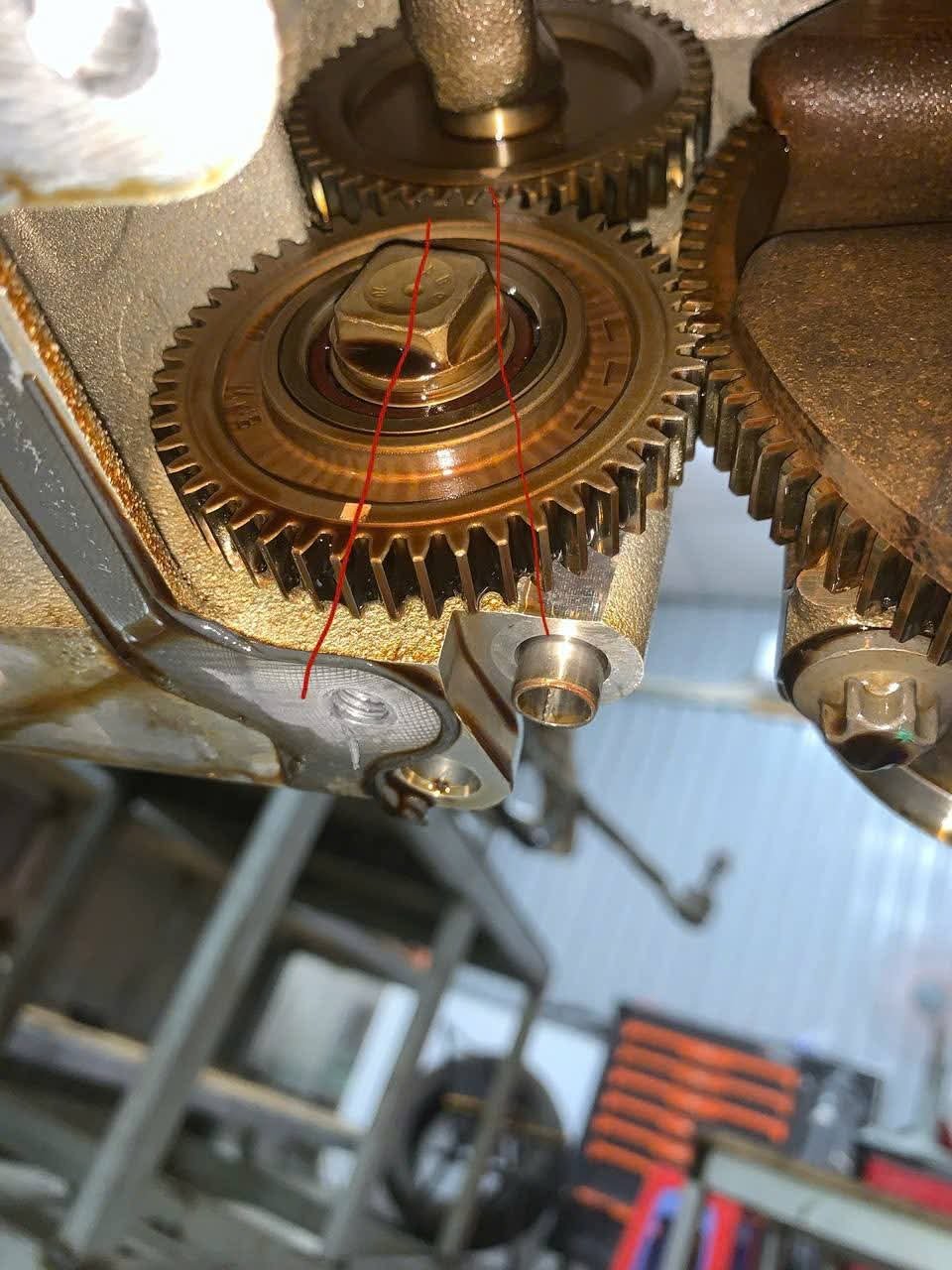

Cụm balance shaft gắn lệch trên BMW 730Li
Vì sao động cơ 4 xi-lanh thẳng hàng cần thứ này, còn 6 xi-lanh thì không
Đây là phần gốc rễ, và nó là hình học thuần tuý.
Piston không di chuyển theo hình sin hoàn hảo. Vì tay biên có chiều dài hữu hạn, nửa hành trình đi lên và nửa đi xuống không đối xứng nhau: piston tăng tốc mạnh hơn ở nửa trên và chậm hơn ở nửa dưới. Phần lệch đó tạo ra một lực quán tính dao động ở tần số gấp đôi vòng quay trục khuỷu — đó chính là "bậc hai".
Trên động cơ I4, bốn piston đi theo cặp nên lực bậc một triệt tiêu lẫn nhau, nhưng lực bậc hai của cả bốn piston lại cộng dồn cùng pha. Đó là lý do mọi I4 dung tích khá đều rung nền đặc trưng nếu không có gì xử lý.
Trên I6 — huyền thoại "êm như lụa" của BMW — thứ tự nổ và bố trí khuỷu khiến cả bậc một lẫn bậc hai đều tự triệt tiêu. Nên I6 không cần balance shaft.
⇒ Cụm balance shaft chính là cách BMW làm cho một khối I4 chạy êm gần bằng I6. Nó không tăng một mã lực nào, nhưng tăng đúng thứ người chơi BMW cần: NVH thấp, garanti mượt, lên ga "lụa".
Và đó cũng là lý do khi nó hỏng, không mã lỗi nào bật lên — nhưng chủ xe thì biết ngay.
Vì sao lỗi này khó phát hiện
Cái oái oăm là lỗi lệch pha hoặc canh dấu sai của balance shaft thường không "tố" bằng Check Engine.
ECU đâu có mục "anh lệch một răng rồi nhé". Xe vẫn nổ, vẫn đủ nén, vẫn không misfire. Không cảm biến nào trên xe được thiết kế để đo độ mượt của động cơ theo kiểu con người cảm nhận.
Nhưng cảm giác lái thì tụt rõ:
| Triệu chứng | Mô tả |
|---|---|
| Garanti lợn cợn | Máy không mịn khi đứng yên |
| Rung nền dải 1.200–2.500 rpm | Rần đều, không mất đi |
| Vào D/R rung tăng | Đứng yên, cài số là thấy rõ hơn — vì tải lên chân máy đổi, đường truyền rung đổi theo |
| Đã loại trừ mà vẫn rung | Thay bugi, mobin, chân máy, kim phun đều không hết |
Nó giống kiểu mang giày đúng size mà lót giày bị xoay lệch: đi vẫn được, chỉ là đi càng lâu càng muốn khó chịu.
Điểm nhiều người hay nhầm
Balance shaft không phải cam timing — nhưng vẫn phải phasing chuẩn.
Trong module có gear train để hai trục quay ngược chiều nhau. Chỉ cần "đúng ren đúng ốc" mà sai đối dấu là lực triệt rung biến thành lực tạo rung.
Và đây là chỗ tàn nhẫn về mặt hình học: vì trục chạy ở 2× tốc độ trục khuỷu, nên lệch một răng trên bánh răng dẫn động tương đương lệch pha gấp đôi ở đầu ra. Một sai số nhỏ khi lắp bị nhân đôi khi nó làm việc.
Và vì nó không phá máy ngay lập tức, nên có những xe chạy ra khỏi xưởng vẫn "ổn" — chỉ là sau đó chủ xe bắt đầu thấy chiếc B48 của mình tự nhiên cư xử không còn lịch sự.
⚠️ Đây là lý do lỗi này hay xuất hiện sau khi mở lower block. Nếu xe bạn vừa làm máy ở đâu đó và từ đó bắt đầu rung nền, đây là chỗ đáng nghi đầu tiên.

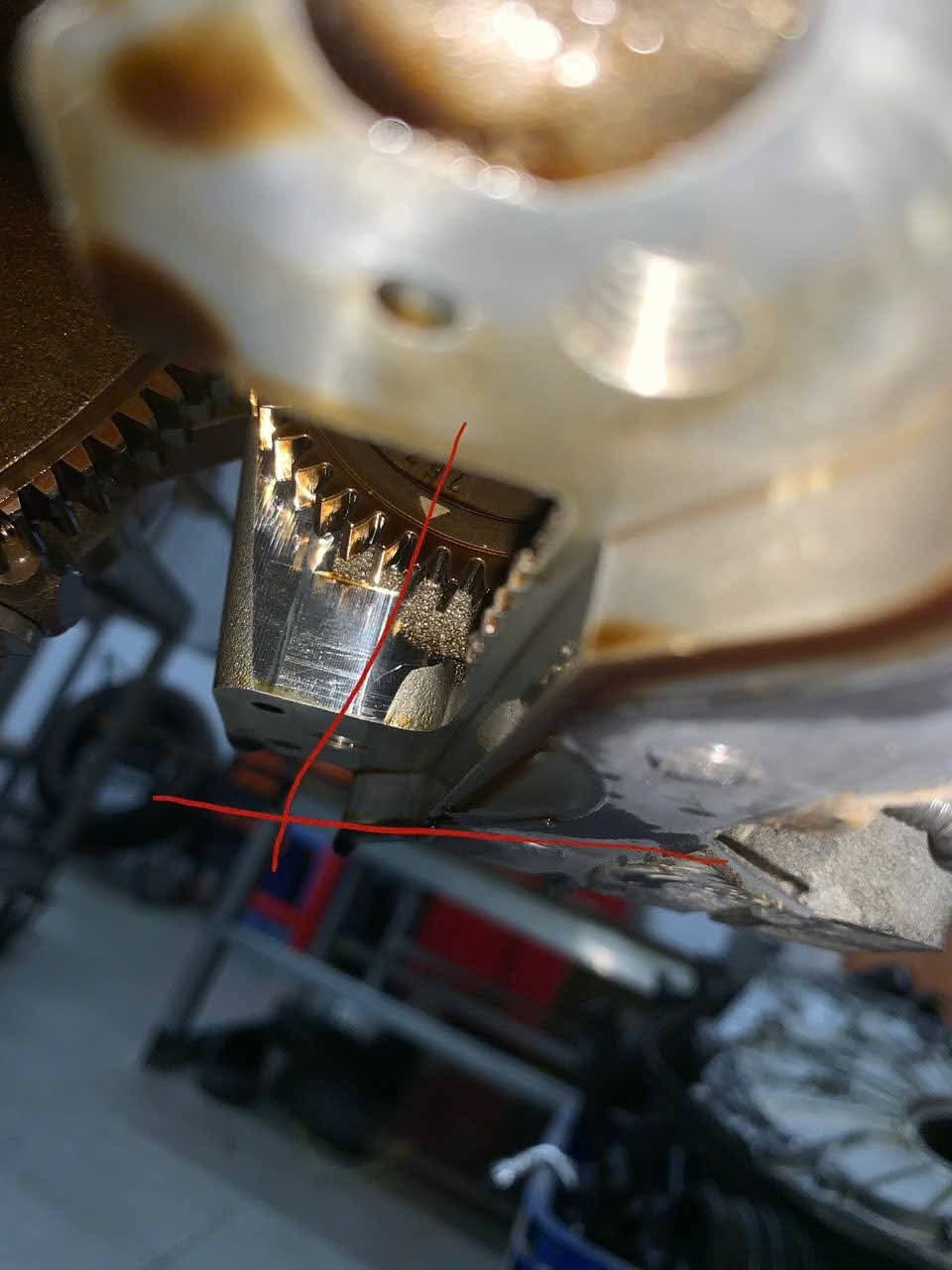

Cụm balance shaft B48
Khi balance shaft mòn thật
Nếu không phải lệch dấu mà là mòn, bệnh thường rơi vào hai nhóm:
1. Mòn bạc trục (journal bearing) hoặc khe hở dọc trục (thrust clearance) — trục bị rơ, bánh răng ăn khớp lệch mặt, sinh tiếng rít (whine) hoặc lạch cạch (rattle) dưới đáy máy, NVH tăng lên.
2. Mòn mặt răng bánh răng — kiểu rỗ (pitting) hoặc xước (scoring), tạo vệt bóng lệch về một phía. Càng chạy càng tự mài nhanh, vì bánh răng không còn ăn đúng "mặt làm việc" của nó nữa.
Những ca này thường đi kèm cảm giác máy mất độ "đầm", rõ nhất khi tải nhẹ đi trong phố.
⚠️ Một liên hệ đáng chú ý: cụm này quay ở tốc độ gấp đôi trục khuỷu và sống hoàn toàn nhờ màng dầu ở bạc trục. Nghĩa là nó thuộc nhóm chi tiết nhạy với chất lượng và chu kỳ nhớt vào loại nhất trong máy. Dầu xuống cấp sớm hoặc kéo dài chu kỳ thì đây là một trong những chỗ trả giá đầu tiên — mà lại là chỗ không có mã lỗi nào cảnh báo.
Cách xử lý đúng
Với ca lệch dấu, công việc rất tốn công nhưng nguyên tắc thì cực rõ ràng: đưa mọi thứ về đúng dấu dập/khắc của nhà sản xuất (factory timing marks), đúng vị trí trục khuỷu, theo đúng quy trình.
Nhiều khi cái "bí ẩn rung nhẹ" thực ra chỉ là một bài toán hình học: một răng bánh răng và một niềm tin hơi mạnh tay ở lần lắp trước.
Với ca mòn thật, phải đo khe hở bạc, đo thrust clearance và soi mặt răng để quyết định phục hồi hay thay cụm — không lắp lại theo cảm tính.
Điều quan trọng nhất
Balance shaft không đáng sợ. Đáng sợ là làm nó theo kiểu "lắp vào thấy khít là được" — trong khi thứ này sinh ra để xử lý rung. Sai một chút là nó rung lại cho anh xem ngay.
BMAP chẩn đoán rung máy B48 bằng ISTA kết hợp kiểm tra cơ khí thực tế, và khi phải mở lower block thì canh lại toàn bộ theo dấu dập nguyên bản. Chẩn đoán không mất phí — có kết quả rồi mới báo giá.
